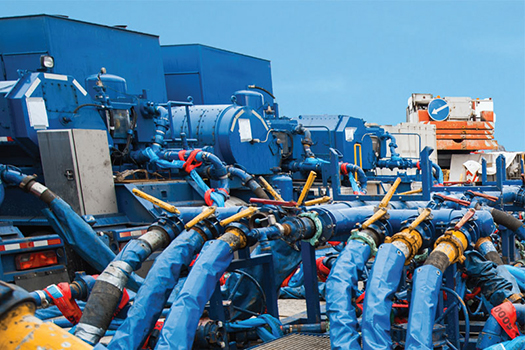

Гидравлическая система требует движения гидравлической жидкости между различными компонентами, это делается с помощью гидравлических шлангов. Эти шланги относительно жесткие и часто имеют несколько слоев армирования. В этой статье мы расскажем о компонентах гидравлического шланга, о том, как правильно выбрать гидравлический шланг для вашего применения, и о типичных областях применения. На рис. 1 показан пример гидравлического шланга. А если вас интересуют промышленные рукава, советуем перейти по ссылке.
Компоненты гидравлического шланга
Гидравлический шланг специально разработан для гидравлических систем. Они транспортируют масло, синтетическую жидкость или жидкость на водной основе под высоким давлением между гидравлическими портами насосов и приводом, где жидкость под высоким давлением создает механическое движение.
Гидравлические шланги состоят из трех разных слоев: сердцевины, армирующего слоя и внешнего слоя, как показано на рисунке 2. Внутренний слой вступает в непосредственный контакт с жидкостью. Поэтому он должен соответствовать химическим свойствам жидкости. Армирование обычно состоит из стали, меди или текстиля с высокой прочностью на растяжение.
Армирующий слой обеспечивает необходимую прочность внутреннего слоя и облегчает работу с высоким давлением. Арматура может быть винтовой, спиральной или плетеной. Внешняя оболочка шланга действует как защитный слой и должна соответствовать среде использования.
Гидравлический шланг используется для транспортировки гидравлической жидкости, которая дает механическим частям возможность выполнять свою работу. Гидравлическая жидкость также защищает детали машины.
Различают следующие типы гидравлической жидкости:
Гидравлическая жидкость на масляной основе: защищает от износа, окисления, коррозии и экстремального давления.
Гидравлическая жидкость на водной основе: используется в целях пожарной безопасности из-за высокого содержания воды.
Синтетическая гидравлическая жидкость: обеспечивает пожаробезопасность, низкий коэффициент трения, термическую стабильность и подходит для применения в условиях высоких температур и высокого давления.
Критерий выбора
Перед выбором гидравлического шланга для вашего применения необходимо учитывать следующие критерии выбора:
Материал: Материал гидравлического шланга должен быть химически стойким к гидравлической жидкости, которая вступает с ним в контакт. Гидравлические шланги обычно состоят из синтетического каучука, такого как NBR (нитрил), EPDM (этилен-пропилен-диеновый мономер) и SBR (стирол-бутадиеновый каучук). Однако они также могут быть изготовлены из термопластичного материала, тефлона или силикона. Шланги из синтетического каучука подходят для использования с гидравлическими маслами.
Давление: Гидравлический шланг должен выдерживать максимальное рабочее давление, включая пики давления, которые могут возникнуть во время работы.
Температура: Гидравлический шланг должен работать в определенном диапазоне температур. Длительное воздействие высоких температур может привести к потере гибкости шланга. Для таких применений следует использовать высокотемпературный гидравлический шланг.
Длина: Гидравлический шланг должен быть достаточно длинным, чтобы компенсировать движения устройства.
Диаметр: внутренний диаметр шланга должен соответствовать расходу жидкости в системе. Чем меньше диаметр, тем выше скорость, с которой движется жидкость. Такая высокая скорость может привести к избыточному нагреву, трению и турбулентности в системе.
Радиус изгиба: Радиус изгиба — это минимальный радиус, который шланг с петлей может достигать без повреждения шланга. Изгиб не должен происходить в начале фитинга, так как это может привести к протечкам. Изгибы могут увеличить турбулентность гидравлической жидкости и повредить внутренний слой шланга.
Вооружение: Армирование гидравлического шланга может быть винтовым, спиральным или плетеным. Спиральная конструкция лучше всего подходит для систем всасывания, а спиральная конструкция — для систем с чрезвычайно высоким давлением. Плетеную конструкцию лучше всего использовать для приложений с более низким давлением.
Фитинг: В зависимости от области применения гидравлические шланги поставляются с предварительно изготовленными муфтами для быстрого и простого соединения или без муфт для легкой подгонки к системе. Для готовых фитингов важно знать правильный размер фитинга, чтобы он хорошо подходил к вашей системе.
Принадлежности: Шланги должны быть оснащены специальными гидравлическими принадлежностями, чтобы гарантировать, что они подходят к насосам/приводам. Гидравлические зажимы для шлангов и гидравлические щипцы для шлангов используются для обеспечения.
