В современном строительстве качество монтажа фасадных систем определяет не только эстетические характеристики здания, но и долговечность облицовки. Рассмотрим профессиональный подход к установке HPL панелей с учетом актуальных технических требований и нормативов.
Классификация способов крепления HPL-панелей
Согласно действующему ГОСТ 32289-2013 и европейскому стандарту EN 438, существует два основных метода монтажа HPL-панелей:
- Видимое крепление – с использованием саморезов или заклепок
- Скрытое крепление – с применением клеевых систем или специальных кляммеров
При расчете крепежных элементов необходимо учитывать, что плотность качественных HPL-панелей составляет 1350-1450 кг/м³, а предел прочности на изгиб – не менее 80 МПа. Каждый квадратный метр фасадной системы должен выдерживать ветровую нагрузку в соответствии с СП 20.13330.2016.

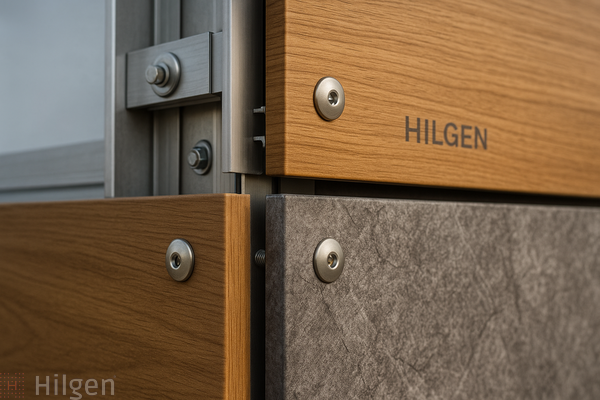

Особенности видимого крепления
При монтаже методом видимого крепления рекомендуется придерживаться следующих правил:
- Диаметр отверстий должен превышать диаметр крепежного элемента на 3 мм для обеспечения компенсации температурных деформаций
- Оптимальное расстояние от края панели до точки крепления – 20-40 мм
- Шаг между точками крепления – 400-600 мм, в зависимости от толщины панели и ветровой нагрузки
Инженерный расчет: Для панели размером 1200×3000 мм при средней ветровой нагрузке 50 кг/м² требуется 24 точки крепления. Прочность на вырыв каждого крепежного элемента должна составлять не менее 2,5 кН.
Технология скрытого крепления
Современные решения для HPL панелей для фасадов предусматривают использование скрытых систем крепления, обеспечивающих эстетичный внешний вид без видимых элементов фиксации. Выделяют три основных метода:
- Клеевая система – использование полиуретановых или силиконовых адгезивов
- Система кляммеров – применение специальных скоб, закрепляемых в пазах панелей
- Комбинированная система – сочетание механического и клеевого крепления
При использовании клеевой системы особое внимание следует уделить подготовке поверхностей. Обязательно применение специального активатора и праймера, которые увеличивают адгезию и срок службы соединения.
Расчет клеевого соединения
Для надежной фиксации панелей клеевым методом необходимо:
- Обеспечить толщину клеевого шва 3-4 мм
- Нанести клей в виде непрерывной полосы шириной 10-12 мм
- Рассчитать площадь клеевого контакта из расчета 1 м² поверхности клея на 10 м² фасадной панели
При средней плотности HPL-панели 1400 кг/м³ и типичном размере 1200×3000×8 мм вес составит около 40 кг. Клеевое соединение должно обеспечивать запас прочности минимум в 3 раза, то есть выдерживать нагрузку до 120 кг при нормальных условиях эксплуатации.
Особенности подконструкции для HPL-фасадов
Несущая система для HPL-панелей должна соответствовать требованиям СП 293.1325800.2017 и включать:
- Кронштейны крепления к несущей стене (шаг по вертикали 600-1200 мм)
- Вертикальные направляющие (оптимальное сечение 60×40 мм)
- Горизонтальные профили для скрытых систем крепления
- Терморазрывные элементы для минимизации мостиков холода
Практический кейс: При реконструкции 15-этажного административного здания в Санкт-Петербурге была применена система с двойным каркасом и увеличенным выносом кронштейнов (190 мм) для размещения эффективной теплоизоляции. Расчетная ветровая нагрузка составила 73 кг/м², что потребовало уменьшения шага вертикальных профилей до 400 мм и усиления узлов крепления.
Технологические особенности монтажа
Для обеспечения качественного результата необходимо соблюдать следующие технологические аспекты:
- Монтаж при температуре окружающей среды от +5°C до +25°C
- Использование компенсационных зазоров между панелями 8-10 мм
- Применение EPDM-прокладок в местах контакта панелей с элементами подконструкции
- Обязательная проверка вертикальности и плоскостности смонтированной подконструкции (допустимое отклонение не более 2 мм на 2 м длины)
Особое внимание следует уделить организации вентиляционного зазора – его величина должна составлять не менее 40 мм для обеспечения эффективного удаления влаги и предотвращения конденсации.
Ответы на часто задаваемые вопросы
Какой минимальный радиус изгиба HPL-панелей при монтаже на криволинейных поверхностях?
Для панелей толщиной 6 мм минимальный радиус составляет 2000 мм, для панелей 8 мм – 2700 мм. При необходимости создания элементов с меньшим радиусом изгиба требуется фрезеровка с обратной стороны панели.
Возможно ли комбинировать различные методы крепления на одном фасаде?
Да, при условии правильного расчета деформационных швов и компенсационных зазоров. Комбинация методов часто применяется при сложной геометрии фасада.
Какова максимальная допустимая высота применения HPL-панелей?
Современные системы позволяют применять HPL-панели на зданиях высотой до 150 метров при условии правильного расчета ветровых нагрузок и соответствующего усиления подконструкции.
Правильная технология монтажа обеспечивает не только эстетичный внешний вид фасада, но и его долговечность в различных климатических условиях. Соблюдение технических нормативов и профессиональный подход к выбору креплений гарантируют безопасную эксплуатацию фасадной системы на протяжении всего срока службы.
