Осевые неразгруженные компенсаторы характеризуются большой компенсирующей способностью, но недостаточной герметичностью. У всех конструктивных разновидностей имеется пара или несколько пар патрубков разного диаметра, которые попарно входят друг в друга с некоторым зазором, образующим камеру. На заре возникновения трубопроводного транспорта камеру заполняли пенькой, густо смазанной животным салом. Поэтому набивка получила название сальник, а компенсатор — сальниковый. В дальнейшем совершенствовалась конструкция, изменялся материал набивки и состав смазки, а название осталось прежним.

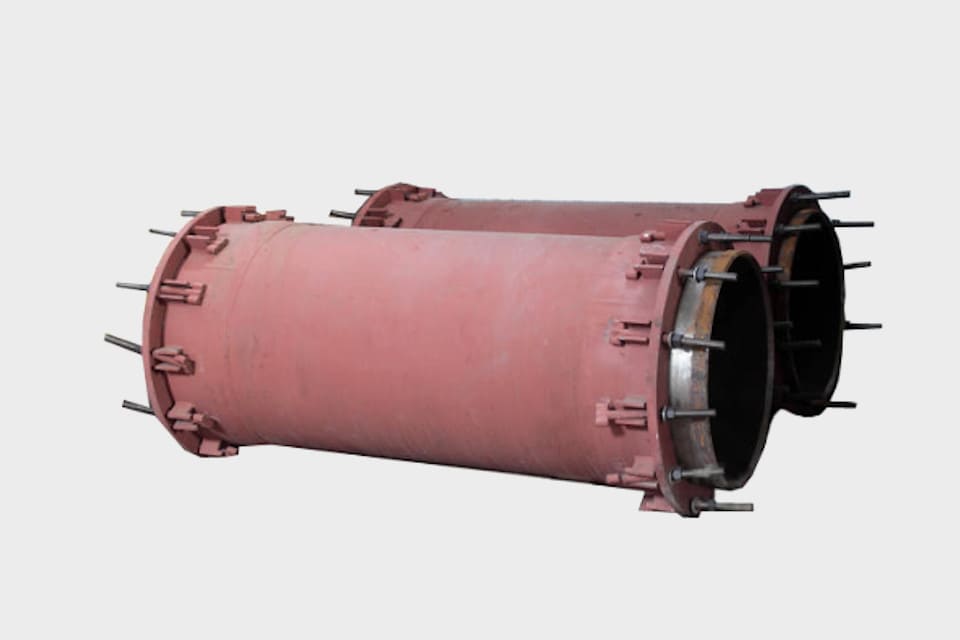

Сальниковый компенсатор цена соединяется с трубопроводом стыковым сварным швом, для чего корпус имеет сужение, обеспечивающее переход от большего диаметра к меньшему, а кромки патрубка— скосы по углам 30°. Головки болтов 2 выполнены Т-образными плоскими, что позволяет их заводить в пазы кронштейнов 5 и без проворачивания затягивать набивку.
Размеры сальниковой камеры, куда помещается набивка, характеризуются высотой hк и толщиной Sк. Толщина камеры выбирается обычно по толщине стандартного шнура, а высота— по рабочему давлению, чем выше давление, тем больше высота камеры. Наименьшая высота камеры принимается такой, чтобы в нее укладывалось не менее шести колец набивки.
Герметичность сальникового компенсатора создается в результате уплотнения набивки. Первоначально ее уплотняют путем затяжки болтов, но во время эксплуатации часть набивки выгорает и истирается, поэтому болты нужно регулярно подтягивать. В настоящее время разработана конструкция компенсатора с самоуплотняющей набивкой. У нее между фланцем втулки 4 и гайками 3 установлены сжатые цилиндрические пружины. Сила сжатых пружин давит на втулку и уплотняет набивку.
В обычных односторонних сальниковых компенсаторах затяжка от руки одного болта создает давление порядка 3 кН. Пружина для уплотнения набивки выбрана с учетом силы трения, возникающей между втулкой и болтами, со следующими характеристиками:
Максимальное усилие сжатия — 5,2 кН
Осадка при затяжке — 70 мм
Наружный диаметр пружины — 80 мм
Диаметр прутка — 12 мм
Высота пружины в свободном состоянии — 206 мм
Число витков — 11
Масса — 2,1 кг
